Современная вакуумная техника и технологии— это область науки и промышленности, которая изучает и применяет физические процессы в пространстве с давлением ниже атмосферного. Компания, специализирующаяся на поставках и обслуживании вакуумного оборудования, подтверждает: без современных вакуумных систем невозможно представить микроэлектронику, фармацевтику, металлургию, космическую промышленность и многие другие высокотехнологичные отрасли. Вакуум различной степени позволяет решать задачи от простой упаковки продуктов до создания условий, приближенных к межпланетному пространству .
Современное понимание вакуума базируется на представлениях кинетической теории газов. Вакуумом называют состояние газа, давление которого значительно ниже атмосферного. Качественно и количественно это состояние характеризуется отношением средней длины свободного пути молекул газа к характерному размеру сосуда или вакуумной камеры . На практике различают низкий, средний, высокий и сверхвысокий вакуум, каждый из которых достигается с помощью определенных типов оборудования и находит свое применение в конкретных технологических процессах.
Классификация вакуумного оборудования
Вся совокупность вакуумной техники делится на несколько основных категорий в зависимости от выполняемых функций. Ключевым элементом любой вакуумной системы являются вакуумные насосы — устройства, предназначенные для удаления газа из герметичного объема и создания разрежения . По принципу действия они делятся на механические (объемные и кинетические) и струйные эжекторные насосы.
Кроме насосов, важнейшими компонентами вакуумной техники являются:
- Вакуумная арматура — соединительные элементы, клапаны, затворы, натекатели, фитинги и фланцы, обеспечивающие герметичность и управление потоками газа .
- Вакуумные камеры и резервуары — герметичные емкости, внутри которых создается и поддерживается вакуум для проведения технологических процессов .
- Средства измерения и контроля — вакуумметры различных типов для измерения давления в широком диапазоне, а также течеискатели для обнаружения мест нарушения герметичности .
«Вакуумное оборудование — это любая техника, имеющая хоть даже и самое отдаленное отношение к безвоздушным технологиям» .
Вакуумные насосы: устройство, принцип работы и разновидности
Вакуумные насосы являются основным рабочим инструментом для получения и поддержания вакуума. Принцип действия этих устройств основан на последовательном увеличении давления внутри рабочей камеры. Газ поступает через входной патрубок, рабочий элемент (например, лопасть, диафрагма или спираль) перемещает его к выходу, где давление повышается, и сжатый газ выходит через клапан . Классификация насосов проводится по нескольким признакам: по наличию масла (маслозаполненные, маслосмазываемые и сухие), по степени защищенности корпуса (обычные и взрывозащищенные) и по устойчивости к агрессивным средам .
Типы вакуумных насосов
Механические насосы работают за счет вращения ротора, поршня или лопастей. Они просты, надежны и подходят для большинства промышленных задач, часто используются как форвакуумные агрегаты . Среди них выделяют пластинчато-роторные (маслозаполненные), которые отличаются стабильностью и высокой производительностью, подходят для систем с непрерывной нагрузкой, но требуют регулярной замены масла и применения фильтров .
Водокольцевые насосы используют принцип вращения рабочего колеса внутри корпуса, частично заполненного водой. При вращении создается жидкостное кольцо, вытесняющее газ из рабочей камеры. Такие насосы не боятся пара и твердых включений, не требуют масляной смазки, что делает их удобными для химических, пищевых и фармацевтических производств .
Диафрагменные (мембранные) насосы внутри корпуса имеют гибкую мембрану, которая двигается и создает разрежение. Основное преимущество — отсутствие контакта газа с подвижными металлическими частями, что снижает риск загрязнения. Они идеальны для работы с химически активными веществами, часто используются в лабораториях и фармацевтике .
Турбомолекулярные насосы относятся к высоковакуумным. Они используют быстровращающиеся роторы с наклонными лопатками, которые передают молекулам газа направленный импульс, откачивая газ из камеры . Такие насосы обеспечивают сверхвысокий вакуум и являются флагманскими на рынке .
Пароструйные (диффузионные) насосы работают на принципе передачи импульса от струи пара рабочей жидкости (обычно масла) к молекулам откачиваемого газа. Эти насосы не имеют движущихся частей, просты в эксплуатации и обеспечивают высокую быстроту откачки .
Криогенные насосы основаны на конденсации и адсорбции газов на поверхностях, охлажденных до криогенных температур (обычно жидким гелием). Они обеспечивают высокую чистоту вакуума и широко используются в научных исследованиях и производстве полупроводников .
Бустерные (дожимные) насосы работают в связке с форвакуумными и высоковакуумными системами. Их задача — повысить давление до уровня, необходимого для эффективной работы основной установки. Среди бустерных решений выделяют насосы Рутса (с двумя синхронно вращающимися роторами), которые подходят для перекачки газа, включая загрязненные и химически активные среды .
Сравнительная таблица типов вакуумных насосов
Тип насоса | Принцип работы | Диапазон давлений | Преимущества | Недостатки | Применение
Пластинчато-роторный | Вращение ротора с лопастями | Атмосфера — 10⁻¹ Па | Высокая производительность, надежность | Требует масла, не для агрессивных сред | Общее машиностроение, вакуумная упаковка
Водокольцевой | Жидкостное кольцо | Атмосфера — 10⁴ Па | Не боится влаги и загрязнений, без масла | Низкий предельный вакуум | Химическая, пищевая, фармацевтическая промышленность
Диафрагменный | Движение гибкой мембраны | Атмосфера — 10² Па | Чистый вакуум, химическая стойкость | Низкая производительность | Лаборатории, фармацевтика
Турбомолекулярный | Быстрое вращение роторов | 10⁻¹ — 10⁻⁸ Па | Сверхвысокий вакуум, чистота | Дороговизна, чувствительность к ударам | Микроэлектроника, научные исследования
Пароструйный | Струя пара рабочей жидкости | 10⁻¹ — 10⁻⁷ Па | Нет движущихся частей, высокая надежность | Обратный поток масла | Металлургия, космическая промышленность
Криогенный | Конденсация при сверхнизких температурах | 10⁻² — 10⁻⁹ Па | Максимальная чистота вакуума | Высокая стоимость, сложность эксплуатации | Полупроводники, научные установки
Насос Рутса (бустерный) | Синхронное вращение двух роторов | 10⁴ — 10⁻¹ Па | Высокая быстрота откачки, работа с загрязнениями | Требует форвакуумного насоса | Промышленные вакуумные системы, сушка, дистилляция
Особенности форвакуумных, бустерных и высоковакуумных насосов
Для эффективной работы вакуумной системы часто требуется комбинация насосов разных типов. Форвакуумные насосы (например, пластинчато-роторные или мембранные) предназначены для начальной откачки — снижения давления до уровня, при котором можно подключать бустерные или высоковакуумные агрегаты. От их стабильной работы зависит эффективность всей установки .
Бустерные (дожимные) насосы, такие как насосы Рутса, не заменяют основной агрегат, а дополняют его, повышая стабильность и производительность всей системы. Они забирают поток с пониженным давлением и выдают его на следующую ступень в более сжатом виде, сокращая общее время откачки и снижая нагрузку на основное оборудование .
Высоковакуумные насосы (турбомолекулярные, пароструйные, криогенные) применяются там, где требуется создать глубокое разрежение — ниже того, что могут обеспечить форвакуумные устройства. Они подключаются к системе после предварительной откачки и работают в условиях уже пониженного давления .
Вакуумная арматура и соединительные элементы
Вакуумная арматура — это неотъемлемый элемент любой вакуумной системы, необходимый для соединения, герметизации и управления потоками газа. Самыми распространенными видами вакуумной арматуры являются запорные клапаны (шиберные и вентильные), байпасные системы, фитинги, фланцы, натекатели для точного напуска газа, отводы, переходники и вводы для передачи электричества и движения .
Наиболее распространенными во всем мире являются фланцевые соединения, стандартизированные по ISO-KF, ISO-K и CF. ISO-KF (быстроразъемные) используются для диаметров от 10 до 50 мм и давлений до 10⁻⁶ мбар. ISO-K — для диаметров от 50 до 200 мм. CF (ConFlat) — самые герметичные, с медной прокладкой, используются для сверхвысокого вакуума (УВВ) до 10⁻¹² мбар и выше .
Средства измерения и контроля вакуума
Для измерения вакуума используются вакуумметры различных типов, так как ни один датчик не может точно измерить давление во всем диапазоне от атмосферы до сверхвысокого вакуума . Механические вакуумметры (Бурдона, капсюльные) работают в диапазоне атмосфера — 1 мбар. Тепловые вакуумметры (Пирани) измеряют давление через теплопроводность газа в диапазоне 100 — 10⁻⁴ мбар. Ионизационные вакуумметры используются для давлений ниже 10⁻³ мбар и измеряют ток ионов, образующихся в разреженном газе .
Течеискатели — это высокочувствительные приборы, предназначенные для обнаружения мест нарушения герметичности вакуумных систем. Наиболее распространены гелиевые течеискатели, которые способны обнаружить утечку с расходом гелия до 10⁻¹² мбар·л/с .
Области применения вакуумной техники

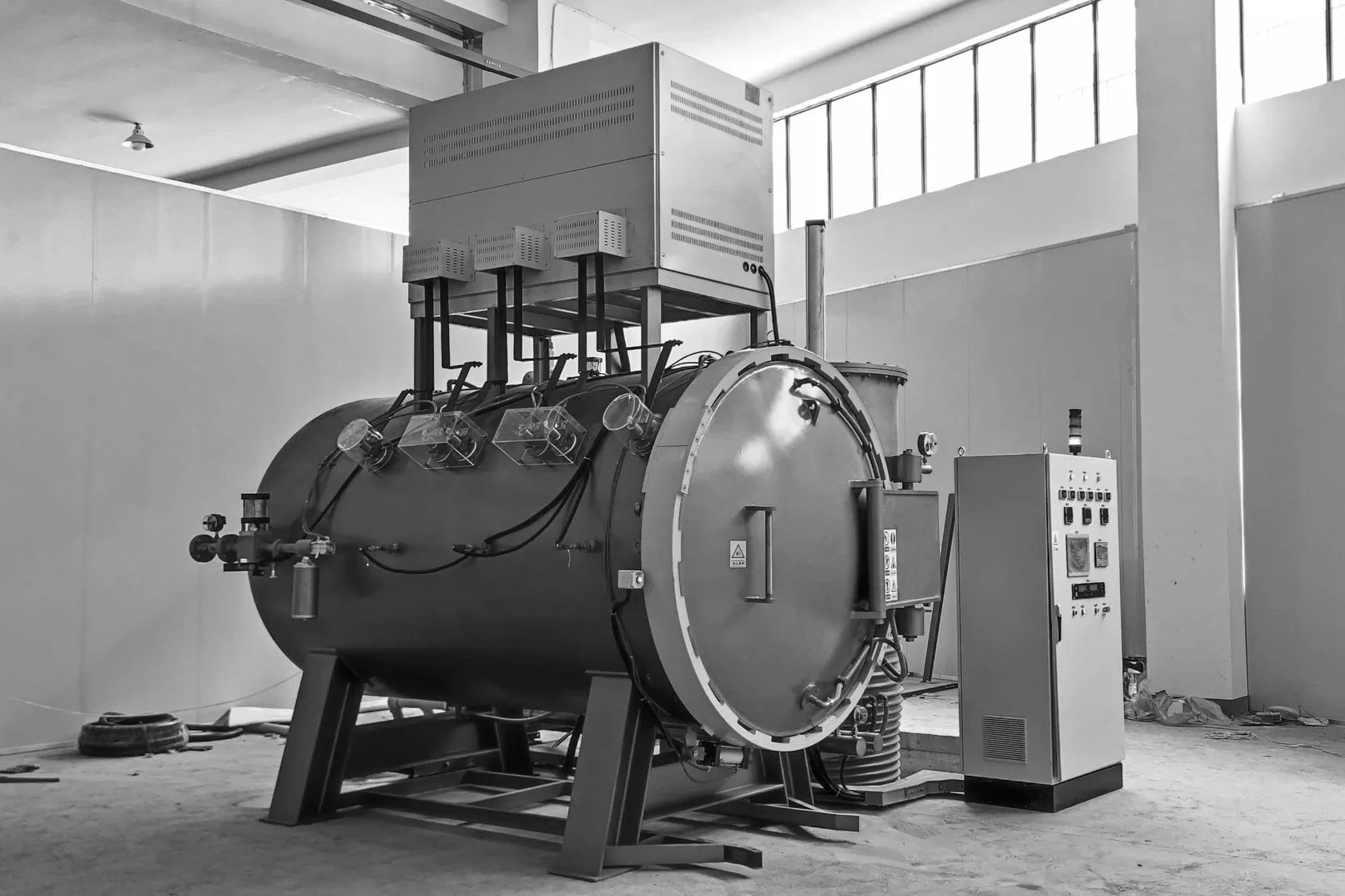

Вакуумная техника находит применение практически во всех высокотехнологичных отраслях . В электронике и микроэлектронике вакуум используется при производстве полупроводниковых приборов, микросхем и печатных плат, а также при нанесении тонкопленочных покрытий и создании электронно-лучевых трубок . В металлургии и машиностроении вакуумные печи применяются для термообработки, спекания тугоплавких сплавов, плавки металлов и литья, а также для вакуумной сушки и пропитки .
В фармацевтике и медицине вакуум используется в лиофильной сушке (сушка вымораживанием), вакуумной дистилляции и стерилизации. В пищевой промышленности — для вакуумной упаковки продуктов, что значительно увеличивает срок их хранения. В космической промышленности — для имитации условий открытого космоса при испытаниях оборудования .
В химической и нефтехимической промышленности вакуум применяется в процессах дегазации, дезодорирования, а также в испарителях, осушителях и ректификационных колоннах .
Вакуумные системы и насосные станции

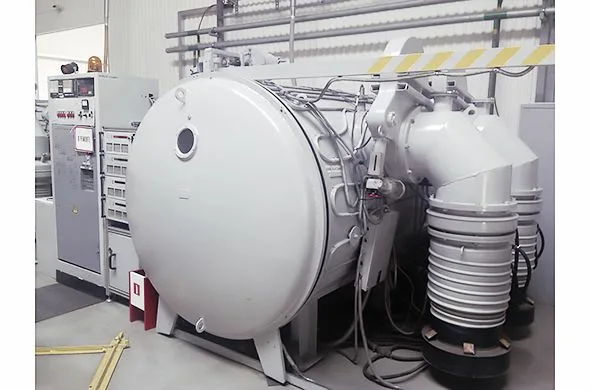

Для решения комплексных задач вакуумное оборудование объединяется в вакуумные системы и насосные станции. Обычно станция включает форвакуумный насос (например, пластинчато-роторный или диафрагменный), высоковакуумный насос (турбомолекулярный или диффузионный), вакуумные клапаны для переключения режимов, вакуумметры для контроля давления и соединительные элементы .
Компания Oerlikon Leybold Vacuum, один из лидеров рынка, производит насосные станции различной конфигурации. В зависимости от технологических требований, они могут быть масляными (для обычных условий) или обеспечивать сверхвысокий вакуум . Интеграция может включать системы автоматического контроля и регулировки, а также подготовку к удаленному мониторингу.
Помимо насосных станций, существуют гибридные системы — например, комбинация пароструйных и жидкостных кольцевых насосов. Такие системы основаны на проверенной технологии струйного насоса и часто используются для создания и поддержания вакуума в испарителях, осушителях, установках дистилляции и ректификации. Они отличаются простой конструкцией, безопасностью эксплуатации, износостойкостью и минимальным объемом технического обслуживания .
«Направление вакуумных технологий может стать оптимальным при получении новых материалов для атомной энергетики, порошков для аддитивных технологий, решении задачи производства высокочистых сплавов, а также производства исходных материалов для электроники из высокочистых соединений редких и редкоземельных материалов» .
Перспективы развития и стандартизация вакуумной отрасли
Вакуумная техника продолжает активно развиваться. Ключевой тренд — переход на «сухие» (безмасляные) системы откачки, особенно в микроэлектронике и фармацевтике, где требуется абсолютная чистота без остатков углеводородов. Также развивается автоматизация и цифровизация — насосные станции с промышленными контроллерами, мониторинг через Ethernet/Profibus, предиктивная аналитика (прогнозирование отказов по вибрации и току) .
«Росатом» на выставке VacuumCryoTech-2026 предложил ввести отраслевые стандарты для вакуумного оборудования, подчеркнув важность унификации в атомной энергетике, аддитивных технологиях и производстве высокочистых материалов .
Крупнейшие производители вакуумного оборудования в России включают «Вакууммаш», «НПО ГКМП», «РОСНА Инжиниринг», «FERRY VATT» и другие . Среди мировых лидеров — Oerlikon Leybold Vacuum (Германия, работает с 1850 года), а также производители из Китая .
Алгоритм выбора вакуумного насоса (чек-лист):
- Определите требуемый диапазон давлений — от атмосферы до глубокого вакуума (например, 10⁻⁶ мбар). Для атмосфера-1 мбар подойдет пластинчато-роторный, для ниже 10⁻³ мбар — турбомолекулярный или криогенный.
- Оцените чистоту процесса — требуется ли абсолютно сухой, безмасляный вакуум. Если да, выбирайте диафрагменный, спиральный или турбомолекулярный (с магнитной подвеской) .
- Учитывайте агрессивность среды — наличие паров кислот, растворителей требует химически стойких материалов (нержавейка, ПТФЭ) и специальных конструкций, устойчивых к коррозии .
- Рассчитайте быстроту откачки — по объему камеры и требуемому времени выхода на режим. Для больших объемов нужны насосы с высокой производительностью (например, бустерные или пароструйные) .
- Проверьте совместимость с форвакуумной линией — высоковакуумные насосы (турбомолекулярные, диффузионные) требуют предварительного разрежения до 1-0,1 мбар. Нужен насос предварительного разрежения (обычно пластинчато-роторный) .
- Проконсультируйтесь с производителем или дистрибьютором — они помогут подобрать оптимальную комплектацию под конкретный технологический процесс .
«`
