Электрощиты — это устройство, которое распределяет электрическую энергию между потребителями и защищает сеть от перегрузок и коротких замыканий. Он объединяет вводной аппарат, автоматические выключатели, устройства защитного отключения и счётчик. Без грамотно собранного щита невозможно безопасное электроснабжение квартиры, дома или производственного объекта.
Щиты различаются по назначению, степени защиты и конструктивному исполнению. Понимание этих различий помогает выбрать подходящее решение и избежать ошибок при монтаже.
«Электрощит — это узел, от которого зависит безопасность всей сети, и экономия на нём обходится дороже всего».
Назначение и основные функции
Главная задача щита — принять электроэнергию от внешней сети и распределить её по группам потребителей. Одновременно он выполняет защитную функцию: отключает линию при перегрузке, коротком замыкании или утечке тока.
Кроме того, щит обеспечивает удобство управления: позволяет вручную отключать отдельные группы для ремонта, обслуживания или экономии. В современных моделях добавляются устройства автоматики, реле напряжения и системы мониторинга.
Щит может быть вводным, распределительным или совмещать обе функции. В частном доме часто устанавливают один вводно-распределительный щит, в многоквартирном — отдельный квартирный.
Ключевые функции электрощита
- Распределение — подача энергии на группы потребителей.
- Защита — отключение при перегрузке и коротком замыкании.
- Учёт — установка счётчика и контроль потребления.
- Управление — ручное и автоматическое отключение линий.
- Мониторинг — реле напряжения, датчики, индикация.
Виды электрощитов
По конструкции щиты делятся на навесные и встраиваемые. Навесные крепятся на стену и удобны для помещений с тонкими перегородками. Встраиваемые монтируются в нишу и выглядят аккуратнее, но требуют подготовки стены.

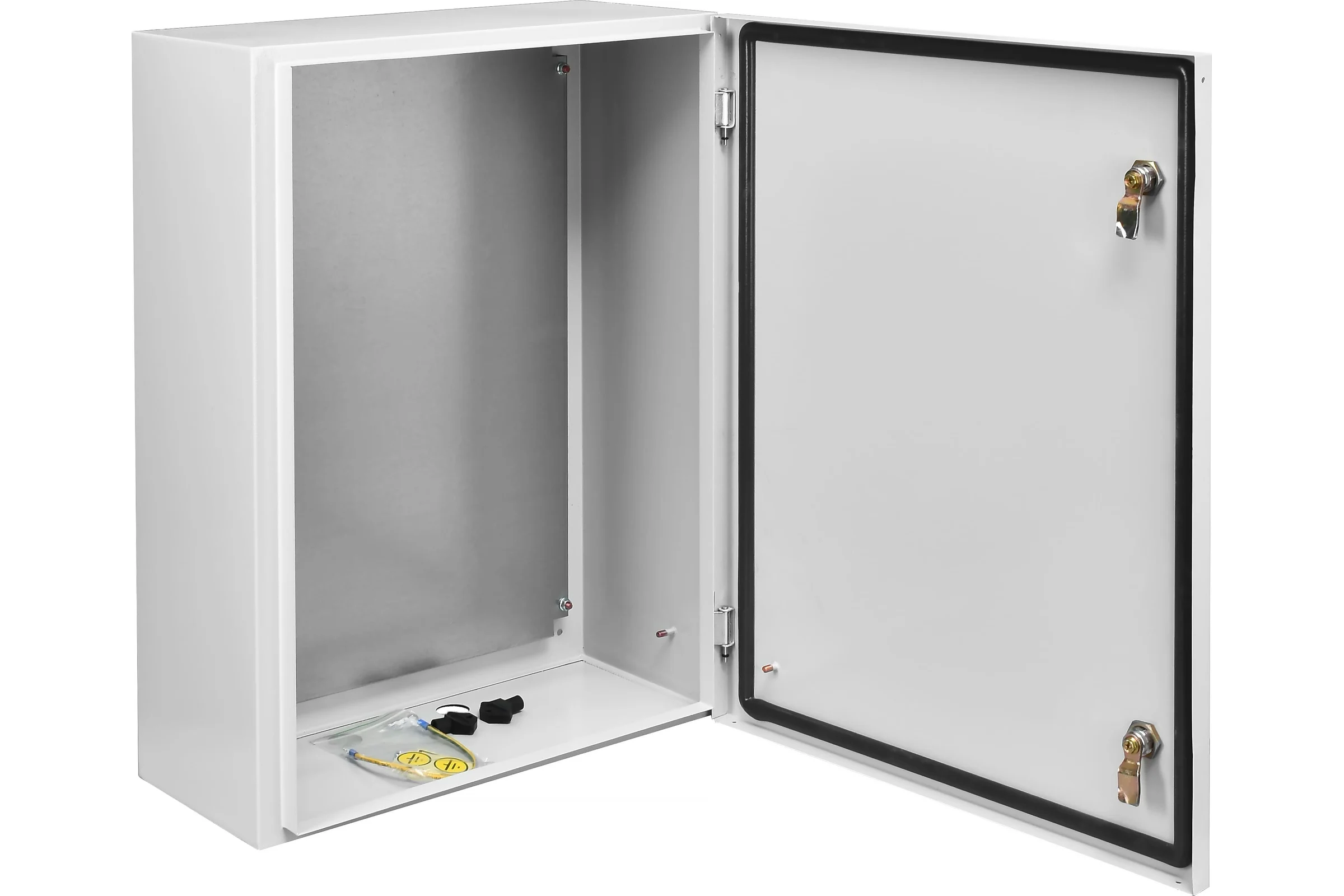

По степени защиты корпуса различают модели для сухих помещений (IP20–IP30) и для влажных или уличных условий (IP54–IP65). Для улицы используют металлические шкафы с уплотнителями и защитой от коррозии.
Отдельно выделяют щиты автоматики и слаботочные щиты, где размещают оборудование связи, видеонаблюдения и умного дома.
Комплектация и компоненты
Состав щита зависит от нагрузки и числа групп. Вводной автомат защищает всю сеть, а групповые автоматы — отдельные линии. УЗО и дифавтоматы отвечают за защиту от утечки тока и поражения человека.
Дополнительно устанавливают реле напряжения, ограничители импульсных перенапряжений, шины заземления и нуля, а также клеммные колодки. Для удобства монтажа используют DIN-рейки и кабельные каналы.
Важно подбирать аппараты по номинальному току и характеристике срабатывания. Несоответствие параметров приводит к ложным отключениям или, наоборот, к отсутствию защиты.
Основные компоненты щита
- Вводной автомат — защита всей сети.
- Групповые автоматы — защита отдельных линий.
- УЗО и дифавтоматы — защита от утечки тока.
- Реле напряжения — контроль скачков в сети.
- Шины и клеммы — соединение проводников.
- Счётчик — учёт потребления энергии.
«Щит собирают не по принципу «чем больше автоматов, тем лучше», а по расчётной схеме нагрузок».
Правила сборки и монтажа
Сборка щита начинается с расчёта нагрузок и составления однолинейной схемы. Затем подбирают корпус, аппараты и сечения проводов. Монтаж выполняют при отключённом питании, соблюдая правила электробезопасности.
Проводники маркируют, укладывают аккуратно и подключают согласно схеме. После сборки проводят проверку: измеряют сопротивление изоляции, тестируют УЗО и проверяют работу каждой группы.
- Рассчитать нагрузки и составить схему.
- Подобрать корпус и защитные аппараты.
- Установить DIN-рейки и компоненты.
- Подключить проводники с маркировкой.
- Проверить изоляцию и работу защит.
- Закрыть корпус и подписать группы.
Работы должен выполнять квалифицированный электрик. Ошибки в сборке щита — одна из частых причин пожаров и выхода техники из строя.
«Хороший щит узнаётся не по количеству аппаратов, а по порядку в проводах и понятной маркировке».
Практические рекомендации
При выборе щита ориентируйтесь на перспективу: оставляйте место для дополнительных модулей. Это избавит от необходимости менять корпус при подключении новой техники.
Отдавайте предпочтение проверенным производителям автоматики и не смешивайте аппараты разных брендов в одной линии. Для влажных помещений и улицы используйте корпуса с соответствующей степенью защиты.
