Гидравлическая система — это совокупность множества точных узлов. Насос создает поток, клапаны управляют им, гидромоторы преобразуют его в движение. Все эти элементы работают с малыми зазорами. Любая частица грязи может нарушить их работу. Металлическая стружка, песок, продукты износа — все это действует как абразив. Частицы заклинивают золотники, царапают плунжеры, разрушают подшипники. Поэтому очистка масла — это не просто рекомендация. Это условие надежной работы. Напорный фильтр upf1 занимает в этой системе особое место. Он устанавливается на линии высокого давления. Он защищает самые чувствительные узлы. Разберемся, как он работает и почему так важен.
Что такое напорный фильтр upf1

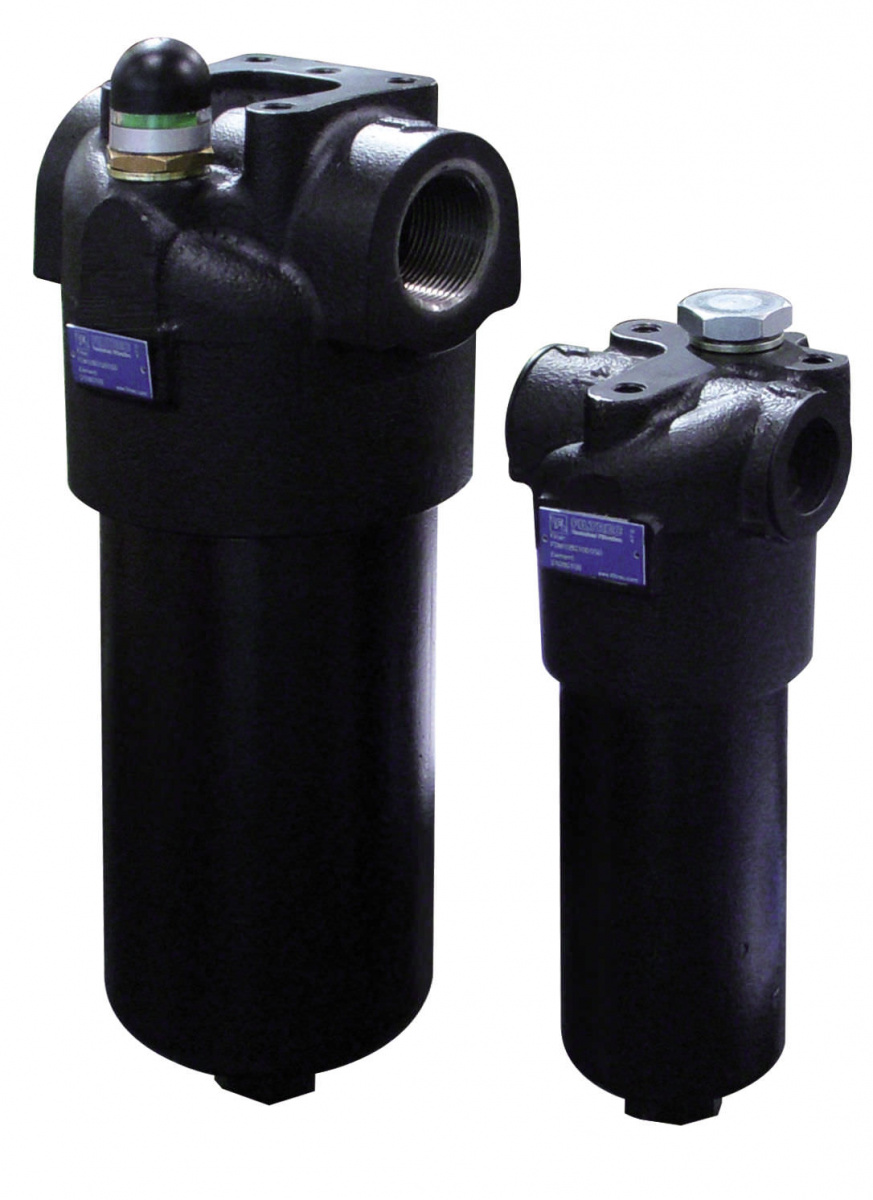

UPF1 — это фильтр, который устанавливается в напорной линии. Это значит, что он стоит после насоса. Он находится под высоким давлением. Масло проходит через него перед тем, как попасть к потребителям. Потребителями являются клапаны, гидромоторы, гидроцилиндры.
Конструкция upf1 включает несколько элементов. Это корпус. Он изготавливается из прочной стали. Он выдерживает высокое давление. Это фильтрующий элемент. Он задерживает частицы определенного размера. Это перепускной клапан. Он открывается, если фильтр забился. Это индикатор загрязнения. Он показывает, когда нужно менять элемент.
Корпус upf1 рассчитан на давление до четырехсот двадцати бар. Это высокий показатель. Он подходит для большинства гидравлических систем. Температурный диапазон широкий. От минус тридцати до плюс ста десяти градусов.
Почему важна очистка напорной линии
Напорная линия — это самая ответственная часть системы. Здесь давление максимальное. Скорость потока высокая. Частицы движутся с большой энергией. Если они попадут в клапан, они могут заклинить его. Если попадут в гидромотор, они повредят подшипники и шестерни.
Клапаны особенно чувствительны. Зазор между золотником и гильзой составляет несколько микрон. Частица размером в десять микрон уже может нарушить работу. Она застревает в зазоре. Золотник перестает двигаться. Клапан теряет управление. Система работает неправильно.
Гидромоторы тоже уязвимы. Их подшипники и уплотнения рассчитаны на чистую жидкость. Абразивные частицы ускоряют износ. Зазоры растут. Падает давление. Мотор теряет мощность. В итоге он выходит из строя.
Напорный фильтр upf1 решает эту проблему. Он стоит перед клапанами и моторами. Он ловит частицы до того, как они достигнут чувствительных узлов.
Степень фильтрации и ее влияние
UPF1 может комплектоваться разными фильтрующими элементами. Степень фильтрации варьируется. Это может быть десять микрон. Это может быть пять микрон. Это может быть три микрона. Чем тоньше очистка, тем лучше защита.
Но есть компромисс. Чем тоньше фильтр, тем быстрее он забивается. Тем чаще его нужно менять. Тем выше перепад давления. Поэтому выбор степени фильтрации — это баланс между защитой и затратами.
Для большинства систем достаточно десяти микрон. Это задерживает основные частицы износа. Для ответственных систем применяют пять микрон. Для особо точных — три микрона.
Как работает перепускной клапан
Перепускной клапан — важная часть upf1. Он предотвращает разрыв фильтра. Если фильтрующий элемент забился, давление перед ним растет. Клапан открывается. Масло идет в обход фильтра. Система продолжает работать.
Но у этого есть минус. Когда клапан открыт, масло не очищается. Частицы попадают к потребителям. Поэтому нельзя допускать постоянной работы на перепуске. Нужно следить за индикатором загрязнения. И менять элемент вовремя.
Настройка клапана обычно составляет три — пять бар. Это значит, что при перепаде давления в три — пять бар клапан открывается. Это защищает фильтр от разрушения.
Индикатор загрязнения
Индикатор загрязнения — это прибор, который показывает состояние фильтра. Он может быть механическим. Это кнопка, которая выдвигается при засорении. Он может быть электрическим. Это датчик, который посылает сигнал на панель.
Механический индикатор прост. Он надежен. Он не требует питания. Оператор видит, что кнопка выдвинулась. Значит, пора менять элемент.
Электрический индикатор удобнее. Он может быть выведен в кабину. Или на пульт управления. Сигнал может быть световым или звуковым. Это позволяет заметить проблему вовремя.
Защита клапанов
Клапаны — это мозг гидравлической системы. Они управляют потоком. Они поддерживают давление. Они защищают от перегрузок. Если клапан заклинит, система теряет управление. Это может привести к аварии.
UPF1 защищает клапаны от частиц. Чистое масло проходит через зазоры. Золотники двигаются свободно. Пружины работают правильно. Клапан выполняет свою функцию.
Особенно важна защита пропорциональных клапанов. Они управляются электрическими сигналами. Их зазоры очень малы. Любая частица нарушает точность. UPF1 с фильтром пять микрон защищает их надежно.
Также upf1 защищает обратные клапаны. Они не дают маслу идти в обратном направлении. Если частица попадет под седло, клапан не закроется. Система теряет герметичность. UPF1 предотвращает это.
Защита гидромоторов
Гидромоторы преобразуют давление в движение. Они работают при высоких скоростях. Их подшипники и шестерни испытывают большие нагрузки. Частицы в масле действуют как абразив. Они ускоряют износ. Зазоры растут. Падает объемный коэффициент полезного действия. Мотор греется. В итоге он заклинивает.
UPF1 защищает гидромоторы. Чистое масло смазывает подшипники. Оно не царапает поверхности. Оно не забивает каналы. Мотор работает долго. Он сохраняет мощность.
Особенно важна защита аксиально-поршневых моторов. У них много трущихся пар. Они чувствительны к загрязнению. UPF1 продлевает их срок службы в разы.
Защита гидроцилиндров
Гидроцилиндры тоже страдают от грязи. Частицы попадают между штоком и уплотнением. Они царапают шток. Они рвут манжеты. Цилиндр начинает течь. Он теряет усилие.
UPF1 защищает цилиндры. Чистое масло не повреждает уплотнения. Шток остается гладким. Цилиндр работает надежно.
Влияние на насос
Насос создает поток. Он первый страдает от грязи. Но upf1 стоит после насоса. Он не защищает насос. Насос защищается всасывающим фильтром. UPF1 защищает то, что после насоса.
Однако upf1 косвенно помогает насосу. Чистая система меньше изнашивается. Меньше частиц возвращается в бак. Меньше частиц попадает во всасывание. Насос работает в более чистых условиях.
Установка и обслуживание
UPF1 устанавливается в напорной линии. Важно выбрать правильное место. Он должен быть доступен для обслуживания. Нужно оставить место для замены элемента. Нужно обеспечить доступ к индикатору.
Обслуживание включает замену фильтрующего элемента. Периодичность зависит от условий. В чистых системах — раз в год. В грязных — раз в месяц. Индикатор подскажет.
Также нужно проверять перепускной клапан. Он должен открываться при заданном давлении. Если он заклинил, фильтр может разорваться.
Нужно проверять уплотнения. Они могут течь. Это загрязнение и потеря масла.
Типичные ошибки
Первая ошибка. Установка слишком тонкого фильтра. Он быстро забивается. Перепускной клапан открывается. Масло идет неочищенным.
Вторая ошибка. Игнорирование индикатора. Элемент не меняют вовремя. Фильтр работает на перепуске. Защита теряется.
Третья ошибка. Установка фильтра не в том месте. Если поставить его после клапанов, он не защитит их. Нужно ставить до.
Четвертая ошибка. Использование дешевых элементов. Они не держат давление. Они разрушаются. Осколки попадают в систему.
Пятая ошибка. Отсутствие обслуживания. Фильтр забивается. Система работает на грязном масле. Узлы изнашиваются.
Преимущества UPF1
UPF1 имеет несколько преимуществ.
Первое. Высокое давление. До четырехсот двадцати бар. Подходит для большинства систем.
Второе. Широкий температурный диапазон. От минус тридцати до плюс ста десяти.
Третье. Надежность. Простая конструкция. Прочные материалы.
Четвертое. Удобство обслуживания. Быстрая замена элемента.
Пятое. Индикация загрязнения. Механическая или электрическая.
Шестое. Совместимость. Подходит для минеральных масел и синтетики.
Напорный фильтр upf1 защищает клапаны и гидромоторы от загрязнения. Он устанавливается в напорной линии. Он ловит частицы до того, как они попадут в чувствительные узлы. Он продлевает срок службы системы.
Клапаны и гидромоторы имеют малые зазоры. Они чувствительны к грязи. UPF1 обеспечивает чистоту масла. Он предотвращает заклинивание и износ.
Правильный выбор степени фильтрации важен. Слишком тонкий фильтр быстро забивается. Слишком грубый не защищает. Нужен баланс.
Обслуживание обязательно. Индикатор подскажет, когда менять элемент. Нельзя игнорировать сигнал. Работа на перепуске опасна.
UPF1 — это надежное решение для защиты гидравлики. Он стоит недорого. Он прост в обслуживании. Он предотвращает дорогостоящий ремонт. Для любой ответственной системы upf1 будет полезен. Он обеспечивает чистоту масла. Он защищает узлы. Он продлевает срок службы оборудования.
