В современном машиностроении и инструментальном производстве точность обработки твёрдых сплавов и сложных контуров становится критическим фактором. Традиционные методы резания часто бессильны, когда речь идёт о калёных сталях, титане или керамике. Именно здесь на помощь приходит электроэрозионное оборудование — технология, позволяющая обрабатывать токопроводящие материалы любой твёрдости. Компания с 25-летним стажем в металлообработке утверждает: без электроэрозии невозможно достичь микронной точности в пресс-формах и штампах. Узнайте больше о выборе электроэрозионного оборудования и его преимуществах перед классическими станками.

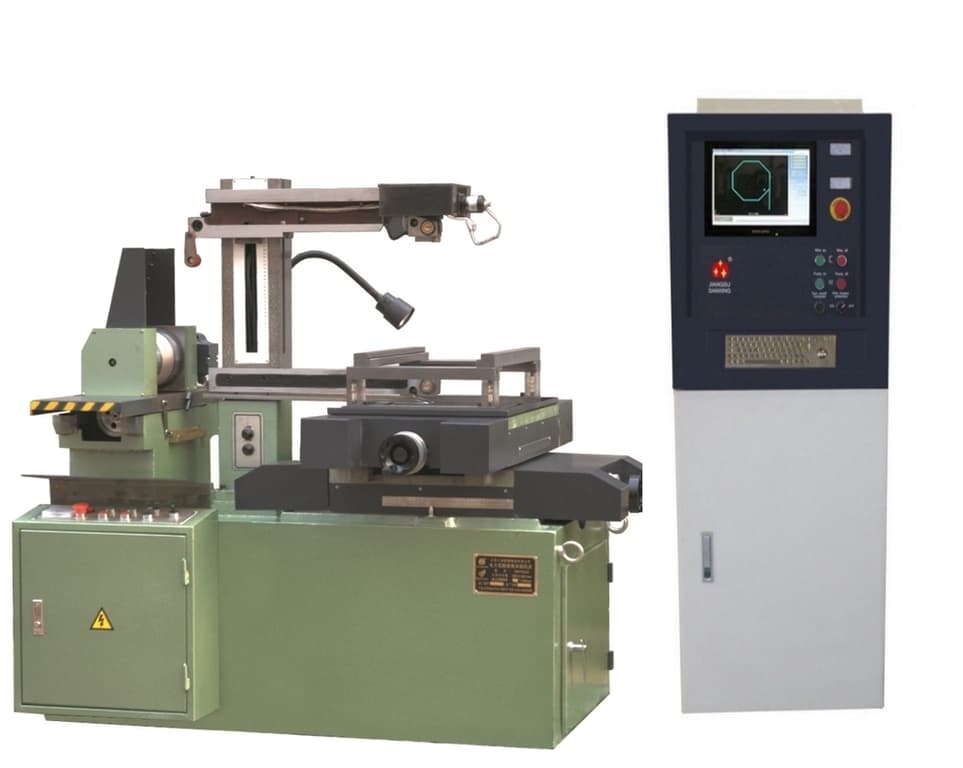

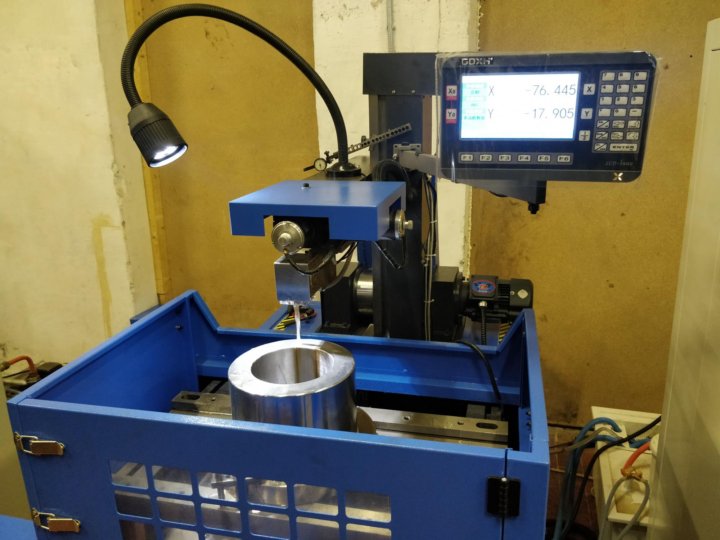

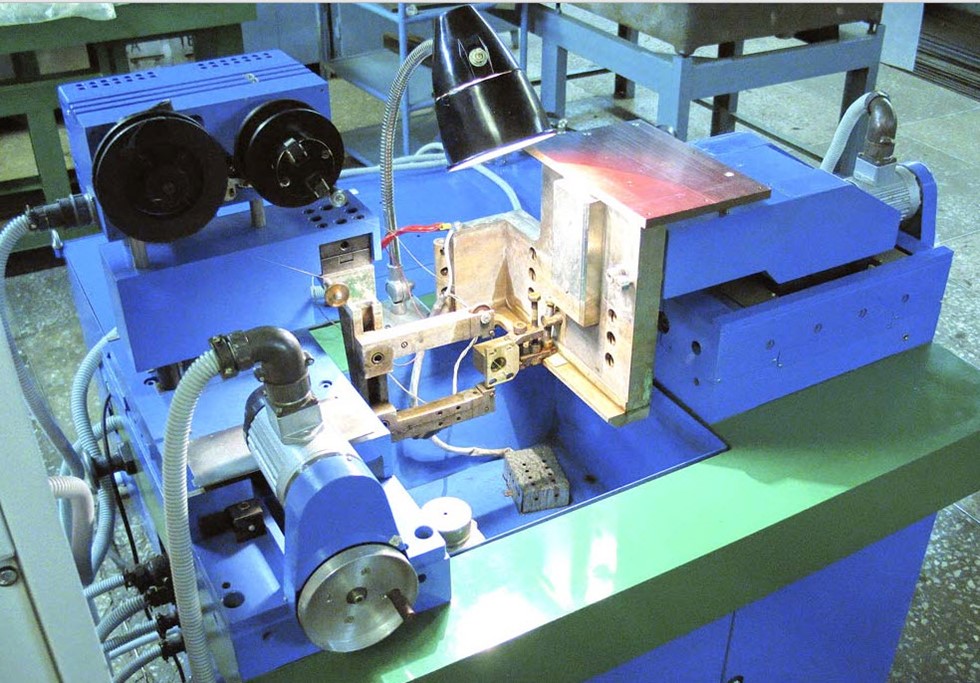

Принцип действия электроэрозии основан на разрушении материала под действием электрических разрядов в диэлектрической жидкости. Электроэрозионное оборудование делится на два основных типа: проволочно-вырезные станки (для сквозных контуров) и копировально-прошивочные (для полостей и глухих отверстий). Компания рекомендует: выбор конкретной конфигурации зависит от типовых деталей производства. Если вам нужно резать профили сложной формы из закалённой стали — смотрите в сторону проволочных EDM. Для матриц, пресс-форм и литейных форм — копировально-прошивочные станки с ЧПУ.
Ключевые преимущества электроэрозионной обработки перед фрезерованием и шлифовкой
Главное преимущество — отсутствие механического контакта между инструментом и заготовкой. Это значит, что электроэрозионное оборудование не создаёт вибраций, не требует дорогостоящего твёрдосплавного инструмента и не оставляет заусенцев. Можно обрабатывать детали, которые уже прошли термообработку (HRC 60+), без риска изменения структуры металла. Компания подчёркивает: точность позиционирования у современных EDM-станков достигает ±0,002 мм, а шероховатость Ra 0,05 мкм — это уровень «зеркало» без дополнительной полировки.
Второе важное преимущество — возможность изготавливать геометрически сложные контуры, недоступные для фрезы (например, внутренние углы радиусом менее 0,1 мм). Электроэрозионное оборудование успешно применяется для производства фильер, калибров, вырубных штампов и турбинных лопаток. Компания обращает внимание: современные ЧПУ позволяют автоматически компенсировать износ электрода-инструмента, что обеспечивает повторяемость партии без брака. Кроме того, процесс полностью автоматизируется — достаточно загрузить модель в CAD/CAM и запустить цикл.
Сравнительная таблица: электроэрозионная обработка vs традиционное фрезерование
| Параметр | Электроэрозионное оборудование | Фрезерование/шлифовка |
|---|---|---|
| Твёрдость заготовки | Любая (до 70 HRC) | До 45 HRC (далее — быстрый износ инструмента) |
| Минимальный внутренний радиус | 0,02–0,1 мм | От 0,5 мм (зависит от диаметра фрезы) |
| Термовлияние на деталь | Микронный слой (переплав, удаляется полировкой) | Отсутствует |
| Шероховатость Ra | 0,05–0,8 мкм | 0,1–1,6 мкм |
Маркированный список: что учитывать при выборе электроэрозионного станка
- Тип генератора импульсов — транзисторный (универсальный) или RC (для микрообработки).
- Размер рабочего стола и ходы по осям — должны соответствовать вашим габаритным деталям.
- Система диэлектрика — полноценная фильтрация с ионным обменом для стабильности процесса.
- Наличие системы ЧПУ с компенсацией износа проволоки/электрода.
Также полезно оценить сервисную поддержку производителя. Электроэрозионное оборудование требует регулярной замены фильтров, ионообменных смол и направляющих для проволоки. Компания советует запрашивать у поставщика не только цену станка, но и стоимость расходных материалов на 1 год работы — иногда дешёвая машина «съедает» бюджет на обслуживании.
Нумерованный список: этапы внедрения электроэрозионного участка
- Провести аудит номенклатуры деталей — какие из них невозможно или дорого обрабатывать механически.
- Выбрать тип станка: проволочный (для вырезки контуров) или прошивной (для полостей и отверстий).
- Определить производителя: Sodick, Mitsubishi, GF Machining Solutions или бюджетные аналоги.
- Подготовить помещение: температура 20±2°C, заземление, отдельный фидер, система очистки диэлектрика.
- Обучить технологов работе в CAM-системе (Esprit, PEPS, Mastercam EDM).
- Запустить пилотный проект на типовой детали — замерить время и точность.
По опыту компании, окупаемость электроэрозионное оборудование при загрузке от 120 часов в месяц составляет 12-18 месяцев. Многие предприятия ошибочно экономят на системах фильтрации — и затем мучаются с низкой скоростью обработки и частой сменой диэлектрика. Не повторяйте эту ошибку.
«После покупки проволочного EDM от компании мы перестали заказывать матрицы на сторону. Срок изготовления оснастки сократился с 3 недель до 3 дней, а точность выросла на порядок. Оборудование окупилось за 9 месяцев!» — Сергей, главный технолог инструментального цеха.
Сферы применения и типовые задачи электроэрозионного оборудования
Классическая область — производство пресс-форм для литья пластика и штампов для холодной штамповки. Электроэрозионное оборудование позволяет получить чистые углы, мелкие рёбра и сложные полости, которые невозможно отфрезеровать. Вторая важная ниша — авиастроение и турбостроение: лопатки турбин с охлаждающими каналами сложной формы делают только электроэрозией. Третья — медицинское инструментостроение: зажимы, скальпели, имплантаты требуют отсутствия заусенцев и идеальной поверхности.
Помимо этого, проволочные станки активно используют для изготовления шлицевых соединений, пазов под сегментные пилы, фигурных ножей и даже художественных изделий из металла. Электроэрозионное оборудование отлично справляется с вольфрамом, молибденом, твердосплавными пластинами (без сколов кромки). Компания подчёркивает: современные генераторы с технологией «антиэлектролиз» предотвращают обезуглероживание поверхности — критично для пресс-форм с длительным циклом литья.
Типичные ошибки при эксплуатации EDM-станков
- Использование некачественной диэлектрической жидкости — приводит к нестабильному разряду и низкой скорости.
- Экономия на ионообменных смолах — ухудшает проводимость и растёт шероховатость.
- Неправильный подбор проволоки (например, для черновой и чистовой обработки).
- Игнорирование калибровки осей каждые 3-6 месяцев — накапливается погрешность.
Избегая этих ошибок, вы продлите жизнь станка и сохраните паспортную точность. Электроэрозионное оборудование — это высокотехнологичный инструмент, который любит чистоту и регламент. Компания рекомендует заключить договор на сервисное обслуживание хотя бы на первый год, чтобы обучить своих механиков всем нюансам.
«Купили копировально-прошивочный EDM для литейных форм. Боялись, что будет сложно в освоении. При поддержке компании технолог разобрался за 3 смены. Сейчас снимаем до 15 форм в месяц без брака. Очень довольны.» — Андрей, директор литейного производства.
Как рассчитать экономическую эффективность перехода на электроэрозию
Возьмём типовую задачу: изготовление вырубного штампа для детали из стали HRC 62. На фрезерном станке с твердосплавными концевыми фрезами время обработки одного комплекта — 14 часов, плюс 2 часа на доводку и полировку. Электроэрозионное оборудование выполнит ту же работу за 6 часов (чистовая и черновая прошивка), причём доводка не нужна. Экономия времени — 10 часов на один штамп. При стоимости станко-часа EDM 1800 руб. против фрезерного 1200 руб. (дорогой инструмент), прямая экономия составит: (14*1200 + 2*1500) — (6*1800) = 19800 — 10800 = 9000 руб. на детали. Если вы делаете 10 штампов в месяц — экономия 90 000 руб. в месяц. Окупаемость станка за 1,5-2 года — отличный показатель.
Однако есть и косвенные выгоды: отсутствие заусенцев отпадает необходимость в слесарной доводке, возможность обрабатывать уже термообработанные детали (сокращается логистика закалки), а также высокая повторяемость — все штампы из партии будут идентичны. Электроэрозионное оборудование позволяет принимать заказы на сложные детали, которые конкуренты просто не могут сделать. Компания проводит бесплатный расчёт окупаемости под вашу номенклатуру — достаточно прислать чертежи трёх типовых деталей.
«Станок окупился быстрее ожидаемого — за 14 месяцев. За этот срок мы выполнили три сложных заказа от оборонных предприятий, которые раньше отдавали конкурентам с EDM. Спасибо компании за консультацию при выборе комплектации!» — Михаил, владелец механического цеха.
Внедрение электроэрозионной обработки — это стратегический шаг для любого машиностроительного предприятия, работающего с твёрдыми сплавами или требующего субмикронной точности. Электроэрозионное оборудование открывает новые рынки: оснастка для SMD-компонентов, фильеры для химических производств, сложные калибры для метрологии. Компания предлагает полный цикл: подбор модели, поставку, шеф-монтаж, обучение технологов и постгарантийное обслуживание. Закажите выезд инженера на ваше производство для бесплатного аудита — и узнайте, какие детали можно удешевить в 2-3 раза благодаря электроэрозии.
«`
