Станки с ЧПУ — это высокоточное оборудование, требующее регулярной и дозированной смазки направляющих, подшипников качения, ходовых винтов и других трущихся пар. От качества смазки напрямую зависят точность обработки, ресурс станка и частота аварийных остановок. Японские централизованные системы смазки LUBE (LUBE Corporation) считаются эталоном надёжности, точности и долговечности. Компания, специализирующаяся на анализе промышленного оборудования и систем смазки, подготовила подробный обзор: японские централизованные системы смазки для станков с ЧПУ LUBE — от принципа работы до выбора оптимальной конфигурации — помогут продлить жизнь вашего оборудования. В материале — особенности, типы, монтаж и обслуживание.
Почему LUBE: преимущества японских систем смазки
LUBE Corporation (Япония) — один из мировых лидеров в производстве централизованных систем смазки для промышленного оборудования. Их продукция широко применяется на станках с ЧПУ (фрезерных, токарных, обрабатывающих центрах), прессовом оборудовании, конвейерах, роботизированных системах.
Ключевые преимущества систем LUBE:
- 🎯 Высокая точность дозирования. Ошибка дозирования не превышает ±3-5%, что критично для прецизионных станков. Переизбыток смазки приводит к загрязнению рабочих зон, недостаток — к повышенному износу.
- 🔧 Надёжность и долговечность. Компоненты (насосы, дозаторы, распределители) рассчитаны на 10-15 лет работы в жёстких условиях (грязь, металлическая пыль, вибрации).
- 💡 Возможность программирования циклов смазки. Электронные блоки управления позволяют задавать интервалы смазки (например, 5 сек работы насоса каждые 30 мин) и контролировать давление в системе.
- 🔄 Совместимость с любыми типами смазочных материалов. Масла, пластичные смазки (консистентные), масла для направляющих скольжения (Way oil). LUBE поддерживает широкий диапазон вязкостей (от 10 до 1500 cSt).
- 🌡️ Работоспособность в широком диапазоне температур. От -10°C до +80°C (для стандартных систем). Для специальных применений — до +120°C.
- 🧩 Модульность и масштабируемость. Систему можно расширять, добавляя новые дозаторы и линии смазки при модернизации станка.
«На нашем фрезерном центре с ЧПУ раньше стояла дешёвая китайская система смазки. Постоянные отказы, неравномерная подача смазки, направляющие изнашивались неравномерно. Перешли на LUBE — работает 3 года без нареканий. Расход смазки снизился на 25%, а точность обработки улучшилась.» — главный механик машиностроительного завода.
Устройство централизованной системы смазки LUBE
Типовая централизованная система смазки LUBE для станка с ЧПУ состоит из следующих компонентов.

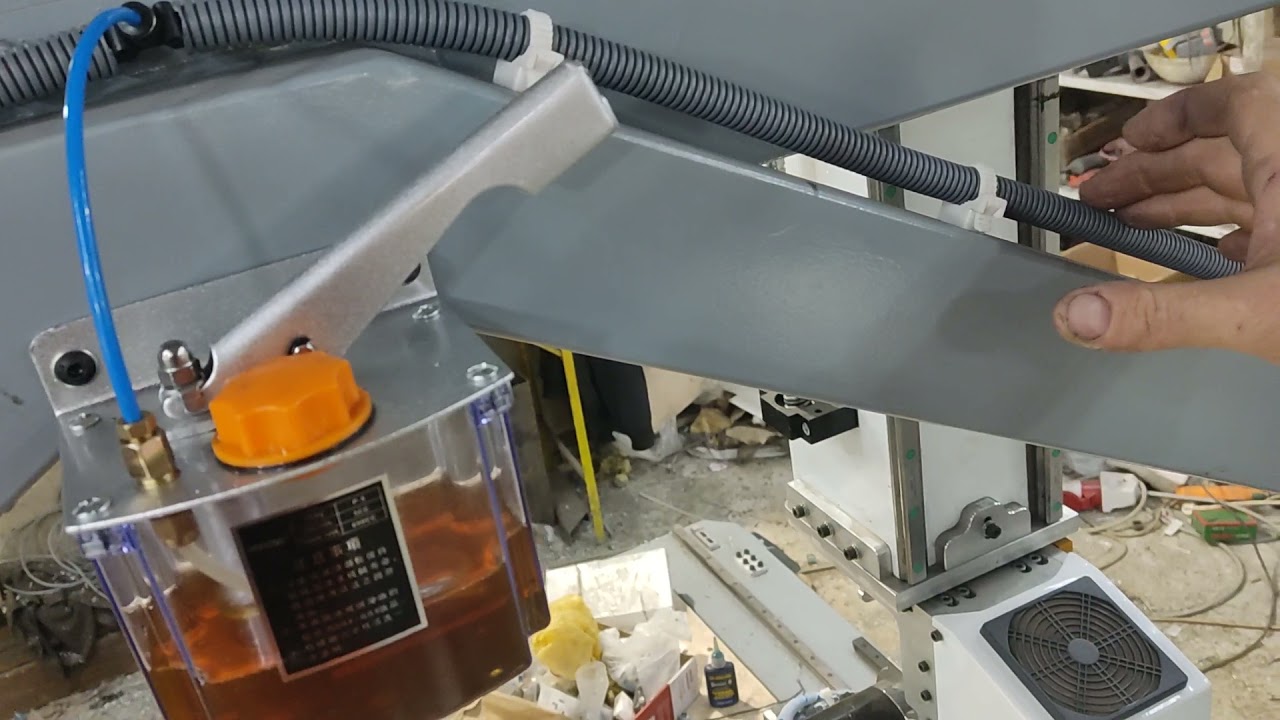

- ⚙️ Насосная станция (электрический или пневматический насос). Создаёт давление в системе (обычно от 10 до 50 бар). Для станков с ЧПУ чаще используют электронасосы с таймером (например, LUBE E-10, E-20, EP-1).
- 📋 Блок управления (контроллер). Микропроцессорный блок задаёт циклы смазки (пауза, время работы насоса). Может интегрироваться в систему ЧПУ (через M-коды).
- 🔩 Магистральные линии (трубки высокого давления). Медные или пластиковые армированные трубки диаметром 6 или 8 мм, по которым смазка подаётся к дозаторам.
- 📏 Дозаторы (делители, инжекторы). Распределяют смазку по точкам смазки в заданном количестве (например, 0,1 см³ за цикл). Типы: поршневые, прогрессивные, моновходовые.
- 🧪 Фильтр и предохранительный клапан. Защищают систему от загрязнений и перегрузок по давлению.
- 📊 Датчик давления и уровня масла. Сигнализируют о неисправностях (засорение фильтра, утечка, пустой бак).
Принцип работы: насос по команде контроллера подаёт смазку в магистраль. Под давлением смазка проходит через дозаторы, которые отмеряют фиксированный объём и подают его к каждой точке смазки (направляющие, подшипники, шарико-винтовые передачи). После того как все дозаторы сработали, насос отключается, избыточное давление стравливается через клапан.
Типы централизованных систем смазки LUBE
Для станков с ЧПУ применяются три основных типа систем: однолинейные (прогрессивные), двухлинейные и системы микросмазки (MQL). Компания сравнила их.
Таблица: сравнение типов систем смазки LUBE
Микросмазка (MQL — Minimum Quantity Lubrication)Подача аэрозоля (масло + сжатый воздух) непосредственно в зону резания. Замена СОЖ.Станки для обработки алюминия, сухого точения, фрезерования композитов.Экономия масла (до 99%), экологичность, отсутствие СОЖ.Требует качественной фильтрации воздуха, не подходит для тяжёлого резания.
| Тип системы | Принцип работы | Для каких станков | Преимущества | Недостатки |
|---|---|---|---|---|
| Однолинейная (прогрессивная) | Смазка подаётся последовательно от одного распределителя к другому. Если один дозатор забивается, вся система останавливается (сигнал неисправности). | Токарные, фрезерные станки с 10-30 точками смазки. | Низкая стоимость, простота монтажа, контроль каждой точки (если есть датчик цикла). | При засорении одной точки — вся система встаёт. |
| Двухлинейная | Две магистрали (подающая и возвратная). Дозаторы работают независимо. При засорении одной точки остальные продолжают работать. | Крупные обрабатывающие центры, станки с большим количеством точек смазки (50+). | Высокая надёжность, диагностика каждой точки. | Дороже, сложнее монтаж. |
✔️ Для большинства станков с ЧПУ (токарных, фрезерных, сверлильных) оптимальны однолинейные прогрессивные системы LUBE (серия SPL, SZL, SZL-W). Для крупных обрабатывающих центров с ЧПУ (ОЦ) — двухлинейные системы (серия DL, DLC).
Как выбрать систему смазки LUBE для конкретного станка
Правильный выбор зависит от типа станка, количества точек смазки и условий эксплуатации.
- Определите количество точек смазки. Перечислите все узлы, требующие смазки: направляющие скольжения (X, Y, Z), шарико-винтовые пары (ШВП), подшипники шпинделя, опоры качения. Уточните в паспорте станка или у производителя.
- Рассчитайте требуемый расход смазки. Обычно 0,1-0,5 см³ на одну точку за цикл. Суммарный расход — произведение количества точек на дозу.
- Выберите тип системы. До 20 точек — однолинейная (например, LUBE SPL). 20-100 точек — двухлинейная (LUBE DL).
- Подберите насос. По производительности (см³/мин) и давлению. Для направляющих обычно достаточно 50-100 бар, для густых смазок (консистентных) — до 200 бар. Типовой электронасос LUBE E-10 имеет производительность 10 см³/мин, давление 80 бар.
- Выберите смазочный материал. Для направляющих скольжения — масло для направляющих (Way oil) ISO VG 68-220. Для подшипников качения — пластичную смазку (консистентную) с литиевой основой (например, LUBE LG-2).
- Учтите климатические условия. Для неотапливаемых цехов выбирайте насосы с подогревом (опция LUBE E-20H).
Лучше доверить проектирование системы инженерам LUBE или сертифицированным дистрибьюторам — они рассчитают точно.
Монтаж и наладка системы смазки LUBE
Монтаж централизованной системы смазки на станок с ЧПУ должен выполняться квалифицированными специалистами. Основные этапы:
- Установка насосной станции. Крепится на станине станка или рядом, на расстоянии не более 2 м от распределителей.
- Прокладка магистральных трубок. Используются медные (для высоких температур) или полиамидные армированные трубки диаметром 6 или 8 мм. Трубки не должны перегибаться и пересекать подвижные узлы.
- Монтаж дозаторов. Крепятся на раме станка вблизи точек смазки. Выходные порты соединяются гибкими шлангами (PU-4×2,5) с точками смазки через пресс-маслёнки.
- Подключение электрики. Насос подключается к системе управления станка (24V DC или 220V AC). Программируется цикл смазки: например, каждые 30 минут насос работает 5 секунд.
- Заливка смазки и тестовый пуск. Убедитесь, что смазка поступает ко всем точкам (визуально через смотровые окна или по повышению давления).
- Программирование в ЧПУ. Можно добавить M-код запуска смазки (например, M21 — включить насос). Интегрировать контроль по датчику давления (остановка станка при аварии смазки).
Обслуживание систем смазки LUBE
Чтобы система работала безотказно, требуется регулярное обслуживание.
- 🧴 Проверка уровня масла в баке. Ежедневно (доливать по необходимости).
- 🧼 Замена фильтра. Каждые 500-1000 часов работы станка (или раз в 3 месяца). Забитый фильтр — причина аварийного отключения.
- 🔧 Проверка герметичности соединений. Еженедельно — подтекания масла недопустимы (пожароопасность).
- 🔄 Промывка системы. При смене типа смазки или каждые 2 года. Промывается специальной жидкостью (LUBE Flushing Oil).
- 📊 Калибровка датчика давления и уровня. Раз в год — специалистами.
При засорении дозаторов (симптом: давление в системе не падает после отключения насоса) требуется их разборка и чистка. Запасные дозаторы и уплотнения покупайте только оригинальные LUBE.
Примеры систем LUBE для популярных станков с ЧПУ
- 🛠️ Токарный станок с ЧПУ (например, Hyundai WIA L210). 12 точек смазки (направляющие станины, каретки, ШВП). Однолинейная система LUBE SPL-4 с электронасосом E-10. Цена: 50 000-80 000 руб.
- 🛠️ Фрезерный станок с ЧПУ (например, DMG Mori CMX 800). 24 точки смазки (в т.ч. шпиндель, оси X/Y/Z). Двухлинейная система LUBE DL-2 с насосом E-20H (с подогревом для масла VG 150). Цена: 150 000-250 000 руб.
- 🛠️ Обрабатывающий центр 5-осевой (например, Haas UMC-750). 40 точек смазки. Система LUBE DLC-2 с электронным контроллером и мониторингом каждой точки. Цена: 300 000-500 000 руб.
Цена зависит от сложности, количества дозаторов и опций (подогрев, датчики, резервный аккумулятор).
Где купить оригинальные системы смазки LUBE в России
Официальные дистрибьюторы LUBE Corporation в России (на 2026 год):
- 🔹 ООО «ЛЮБЕ-РУС» (Москва) — официальный представитель. Предоставляют проектирование, монтаж, сервисное обслуживание.
- 🔹 ООО «ПромСмазка» (СПб) — дистрибьютор, есть склад запасных частей.
- 🔹 Интернет-магазины «CncParts», «StanokMarket» — продажа насосов, дозаторов, трубок.
Остерегайтесь подделок: на оригинальных LUBE есть лазерная гравировка «LUBE Japan» и серийный номер. Дешёвые китайские аналоги быстро выходят из строя.
«Заказал систему LUBE SPL для своего фрезерного станка через официального дистрибьютора. Помогли рассчитать количество дозаторов, подобрали насос. Монтаж сделали за 2 дня. Станок работает как новый — направляющие всегда в масле, точность держит идеально. За три года ни одной поломки. Окупилось за год за счёт снижения простоев.» — владелец частного станкостроительного цеха.
Ответы на частые вопросы о системах LUBE
❓ Можно ли использовать систему LUBE с пластичной смазкой (литиевой)? Да, но требуется специальный насос для консистентных смазок (например, LUBE EP-2) и дозаторы увеличенного сечения. Трубки должны быть металлическими, а не пластиковыми.
❓ Как часто должна срабатывать система смазки? Для станков с ЧПУ обычно устанавливают интервал 15-30 минут, с длительностью цикла насоса 5-15 секунд (в зависимости от вязкости масла). Точные настройки смотрите в паспорте станка.
❓ Можно ли интегрировать LUBE в систему управления ЧПУ? Да, большинство контроллеров (Fanuc, Siemens, Heidenhain, Mitsubishi) имеют дискретные выходы M-кодов для включения смазки. Также система может работать автономно (с собственным таймером).
❓ Что делать, если на дисплее насоса мигает ошибка «Err 01»? Это «Низкий уровень масла» или «Забит фильтр». Долейте масло или замените фильтр. Если не помогло — обратитесь к сервисному инженеру.
Японские централизованные системы смазки LUBE — это инвестиция в надёжность и точность станков с ЧПУ. Они обеспечивают точное дозирование смазки, снижают расход материалов (экономия до 30%), продлевают ресурс направляющих и подшипников в 2-3 раза. Выбирайте правильный тип системы (однолинейная для небольших станков, двухлинейная для обрабатывающих центров), доверяйте монтаж сертифицированным специалистам и проводите регулярное обслуживание. И ваш станок будет работать как швейцарские часы долгие годы.
